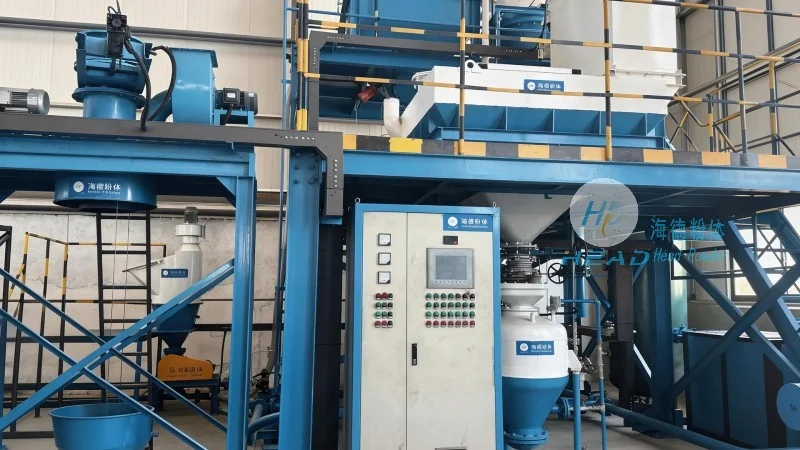

دراسة حالة لنقل جسيمات الكاتاليسيت بضغط إيجابي بالنيوبمائي في شركة petrochemical في لانزو، غانسو

دراسة حالة المشروع: نقل جسيمات الكاتاليسيت بضغط إيجابي بالنفخ لشركة كيميائية في لانزو، مقاطعة غانسو، مقاطعة غانسو

تقدم هذه الدراسة الحالة عرضًا تفصيليًا تقنيًا لنظام نقل جسيمات الكاتاليسيت بضغط إيجابي بالنفخ الذي تم تنفيذه لشركة كيميائية كبيرة في لانزو، مقاطعة غانسو، الصين. تم تصميم المشروع وتنفيذه بواسطة شركة شاندونغ هيدبورد إنجينيرينج المحدودة، وهي شركة هندسية رائدة مقرها في شاندونغ، الصين، متخصصة في حلول معالجة المواد الكثيفة المتقدمة. الهدف الأساسي من هذا المشروع كان إنشاء طريقة موثوقة وفعالة وآمنة لنقل جسيمات الكاتاليسيت من منطقة التخزين إلى نقطة تغذية المفاعل داخل المنشأة الكيميائية. تم اعتبار الطرق التقليدية للنقل الميكانيكي مثل الناقلات على الحزام أو المصاعد الرافعة غير مناسبة بسبب طبيعة جسيمات الكاتاليسيت القاسية، والحاجة إلى احتواء كامل لمنع انبعاث الغبار، والحاجة إلى مسار مرن عبر تخطيط المصنع. ظهر نقل بالنفخ بضغط إيجابي كحل مثالي، حيث يوفر نقلًا داخل الأنابيب، متطلبات صيانة منخفضة، والقدرة على التعامل مع المواد ذات درجات الحرارة العالية والمتفتتة دون تدهور.

تطبيق المنتج الأساسي: دراسة حالة نقل الكاتاليسيت

يُعتبر هذا المشروع دراسة حالة نقل الكاتاليسيت في الصناعة الكيميائية الكيميائية، ويظهر فعالية تقنية خاصة بتقنيات هيدبورد إنجينيرينج. يعالج النظام جسيمات الكاتاليسيت القائمة على الزيوليت بحجم جسيمات يتراوح بين 50 إلى 150 ميكرومتر، وكثافة كتلية تقريبًا 0.7 إلى 0.9 جرام/سم³، ومحتوى رطوبة أقل من 1%. مواد الكاتاليسيت حساسة للكسر، مما يعني أن أي تأثير ميكانيكي أو سرعة زائدة أثناء النقل قد يؤدي إلى تكوين الغبار، مما يقلل من نشاط الكاتاليسيت ويزيد من تكاليف التشغيل. حللت شركة هيدبورد إنجينيرينج هذه التحدي باستخدام نظام نقل بالنفخ بضغط إيجابي في حالة كثيفة، يعمل بسرعات غاز منخفضة نسبيًا (عادةً 4–8 م/ث) ونسب كثيفة إلى غاز عالية. يقلل هذا النهج من تآكل الجسيمات مع الحفاظ على معدل تدفق ثابت يصل إلى 8 أطنان في الساعة. المسافة التي يتم نقلها في هذا الإنشاء تبلغ حوالي 320 مترًا أفقيًا، مع رفع عمودي قدره 18 مترًا، ويشمل ستة انحناءات بزاوية 90 درجة. الأنابيب مصنوعة من فولاذ غير قابل للتآكل (304L) بسمك جدار 6 مم، والانحناءات مزودة بغلاف سيليكون قابل للاستبدال لزيادة عمر الخدمة. يتم التحكم في النظام بواسطة جهاز تحكم منطقي قابل للبرمجة (PLC) مدمج مع واجهة إنسان-آلة (HMI) توفر مراقبة في الوقت الفعلي للضغط وسرعة التدفق ومستوى المادة. تم توثيق هذه الدراسة الحالة ومشاركتها مع الزملاء في الصناعة لإظهار جدوى نقل الكثيفة للمواد الهشة والمتفتتة.

النقاط التقنية البارزة: نقل المواد الحبيبية بضغط إيجابي بالنفخ

نظام نقل بالنفخ بضغط إيجابي المستخدم في هذا المشروع في لانزو هو مثال بارز لقدرات شركة هيدبورد إنجينيرينج في التعامل مع المواد الحبيبية في الصناعة الكيميائية الكيميائية. على عكس أنظمة الفراغ أو الضغط السلبي، يستخدم نظام الضغط الإيجابي الهواء المضغوط (أو الغاز الخالي من الانبعاثات، إذا لزم الأمر) لدفع المادة عبر الأنابيب من نقطة إدخال واحدة إلى عدة نقاط خروج. في هذا الإنشاء، مصدر الهواء هو ضاغط بمحرك لولبي بسعة 45 م³/دقيقة عند 0.6 ميجا باسكال، مزود بجاهز للهواء المبرد ونظام تصفية متعدد المراحل لضمان الهواء المضغوط الجاف بدون زيت. جهاز الإدخال هو صمام هواء دوار مع ملف دوار مصمم خصيصًا لتقليل تسرب الهواء وإعادة تدفق المادة، مع محقن من نوع فينتوري لتسريع المادة في الأنابيب. تم تصميم النظام للعمل بشكل مستمر، مع أقصى ضغط نقل 0.3 ميجا باسكال عند مدخل الأنابيب. أحد المزايا الرئيسية لنقل المواد الحبيبية بضغط إيجابي هي القدرة على الحفاظ على بيئة مغلقة، مما يمنع تسرب الغبار إلى بيئة المصنع ويضمن الالتزام باللوائح البيئية الصارمة. بالإضافة إلى ذلك، يحتوي النظام على صمام تخفيف الضغط وآلية إيقاف طوارئ لحماية من أحداث الضغط الزائد. تم توجيه خط النقل عبر سلسلة من الهياكل الداعمة ووصلات التوسع لتحمل التمدد الحراري أثناء التشغيل. يشمل النظام أيضًا منشأة فراشة في الطرف السفلي ومرشح كيس عند نقطة الاستلام لفصل جسيمات الكاتاليسيت عن الهواء الناقل، مع كفاءة فصل تزيد عن 99.9%. هذا الحل لنقل المواد الحبيبية بضغط إيجابي قلل بشكل كبير من مخاطر المعالجة اليدوية ورفع الإنتاجية الإجمالية للمصنع.

التطبيق الصناعي: هندسة نقل مواد الكيميائية الكيميائية

تقدم شركة هيدبورد إنجينيرينج لهندسة نقل مواد الكيميائية الكيميائية لهذا المشروع في لانزو يتجاوز نظام نقل الكاتاليسيت. أجرت الشركة مسحًا شاملًا للموقع، دراسة جدوى وتصميم عملية لدمج خط النقل بالنفخ مع البنية التحتية الحالية للمصنع. يشمل نظام معالجة المواد مخزن تخزين بسعة 200 م³، وعجلة خروج مزودة بجهاز تغذية اهتزازي، وسلسلة من صمامات الانتقال التي تسمح بتوجيه الكاتاليسيت إلى أحد ثلاثة مفاعلات. تم تصميم النظام بالكامل للعمل في منطقة خطرة مصنفة كمنطقة 1 (المجموعة IIB، T3) بسبب وجود غازات قابلة للاشتعال في المنطقة المحيطة. نتيجة لذلك، جميع المكونات الكهربائية معزولة من الانفجار، ويستخدم نظام النفخ النيتروجين كغاز نقل لتجنب أي خطر من الأكسدة أو الاحتراق. كما تم تجهيز الأنابيب بأشرطة توصيل كهربائي لإفراز الشحنات الكهروستاتيكية الناتجة أثناء نقل الجسيمات الدقيقة. قدمت شركة هيدبورد إنجينيرينج خدمات كاملة، تشمل التصميم الهندسي التفصيلي، تصنيع المعدات، الإشراف على التركيب، التشغيل، وتدريب المشغلين. تم إتمام المشروع في غضون 12 شهرًا، ويعمل النظام بشكل مستمر لأكثر من ثلاث سنوات مع وقت تشغيل قليل. تم الاعتراف بمهارات هندسة نقل المواد الكيميائية الكيميائية التي تم إظهارها في هذا المشروع من قبل عدة عملاء آخرين في قطاعات التكرير والكيمياء، مما أدى إلى طلبات متكررة لنظام مماثل في مناطق أخرى في الصين.

ملف الشركة ومعلومات الاتصال

شركة شاندونغ هيدبورد إنجينيرينج المحدودة (هيدبورد) هي شركة هندسية محترفة مقرها في شاندونغ، الصين، تركز على تصميم وتصنيع وتركيب أنظمة نقل بالنفخ للمواد البودرة والحبيبية. يمتلك فريق التقنية الخبرة الواسعة في الصناعات الكيميائية الكيميائية، الدوائية، الغذائية، مواد البناء. تقدم شركة هيدبورد إنجينيرينج حلولًا مخصصة تعالج خصائص المواد المحددة، والمسافات النقلية، والقيود البيئية. تم إتمام مشروع نقل جسيمات الكاتاليسيت بضغط إيجابي بالنفخ في لانزو بنجاح، مما يؤكد قدرة الشركة على تقديم أنظمة معالجة مواد كثيفة عالية الجودة وموثوقة وآمنة. لطلب معلومات إضافية حول حلول نقل الكاتاليسيت، أنظمة نقل الحبيبية بضغط إيجابي، أو هندسة نقل المواد الكيميائية الكيميائية، يرجى الاتصال مباشرة بالمدير المشروع السيد زانغ عبر ويتشات على الرقم 15662777102. السيد زانغ متاح لمناقشة المواصفات التقنية، المراجع المشروعية، وفرص التعاون المحتملة. تتطلع شركة هيدبورد إنجينيرينج إلى تقديم حلول مخصصة لاحتياجات نقل المواد الخاصة بكم.
