دراسة حالة لمشروع نقل الهواء للمرحلة الكثيفة من الخرسانة في شركة مواد البناء في شيانغيانغ، هوبي

شركة شاندونغ Headpowder Engineering Co., Ltd. (الاسم التجاري: headpowder) أكملت مؤخرًا نظام نقل هوائي للمرحلة الكثيفة لصخور الأسمنت عالي الكفاءة لشركة معروفة لتصنيع مواد البناء في مدينة شيانغيانغ، مقاطعة هوبي. يُعتبر هذا المشروع مثالًا رائدًا على كيفية استخدام تقنية النقل الهوائي للمرحلة الكثيفة المتقدمة للتعامل بشكل موثوق مع المواد الصلبة ذات الحرارة العالية، مع تقليل استهلاك الطاقة وتآكل المعدات. الشركة المستلمة، التي تنتج الأسمنت ومواد البناء، كانت بحاجة إلى حل قوي لنقل صخور الأسمنت الساخنة من نقطة خروج الفرن إلى خزانات التخزين على مسافة تزيد عن 200 متر، مع رفع عمودي بطول 15 متر. الطرق التقليدية للنقل الميكانيكي مثل الناقلات بالحزام أو رافعات الحزام واجهت تحديات كبيرة في الصيانة بسبب درجة الحرارة العالية لصخور الأسمنت (حتى 150 درجة مئوية)، وحواف الجسيمات الحادة، وتوليد الغبار. بعد تقييم عدة خيارات، اختارت الشركة المستلمة نظام النقل الهوائي للمرحلة الكثيفة من Headpowder، والذي أثبت أنه الأكثر موثوقية وفعالية من حيث التكلفة للتطبيقات المتطلبة.

نظرة عامة المشروع والمتطلبات الأساسية

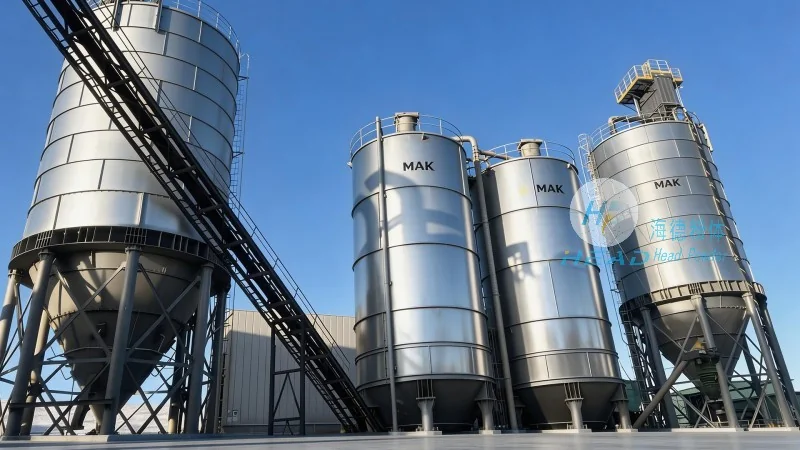

تشغل شركة مواد البناء في شيانغيانغ خط إنتاج أسمنت بكمية 5,000 طن يوميًا، مما ينتج حوالي 3,500 طن من صخور الأسمنت يوميًا. كان على المصنع نقل صخور الأسمنت من مخرج التبريد إلى أربعة خزانات الخرسانة الواقعة على بعد 180 مترًا، بسعة كل منها 15,000 طن. التحديات الرئيسية تشمل: (1) درجة حرارة المواد من 80 درجة مئوية إلى 150 درجة مئوية؛ (2) طبيعة صخور الأسمنت الصلبة التي تؤدي إلى تآكل المعدات التقليدية بسرعة؛ (3) اللوائح البيئية الصارمة التي تتطلب صفر تسرب الغبار؛ (4) الحاجة إلى العمل المستمر 24/7 مع تقليل الوقت المخصص للصيانة. قام فريق هeadpowder الهندسي بدراسة ميدانية شاملة وصمم نظام نقل هوائي للمرحلة الكثيفة مخصصًا، يستخدم الهواء المضغوط بضغط معتدل (2.5-4 بار) لدفع المواد عبر خط أنابيب بطريقة غير متوقفة. هذه الطريقة تقلل بشكل كبير من سرعة الهواء مقارنة بأنظمة المرحلة المخففة، مما يقلل من تآكل الأنابيب وتدهور الجسيمات. تم تصميم النظام ليستخدم قدرة نقل تصل إلى 80 طنًا في الساعة، بقطر خط أنابيب DN200 وطول إجمالي للأنابيب 230 مترًا بما في ذلك الانحناءات.

تقنية النقل الهوائي للمرحلة الكثيفة من Headpowder لصخور الأسمنت

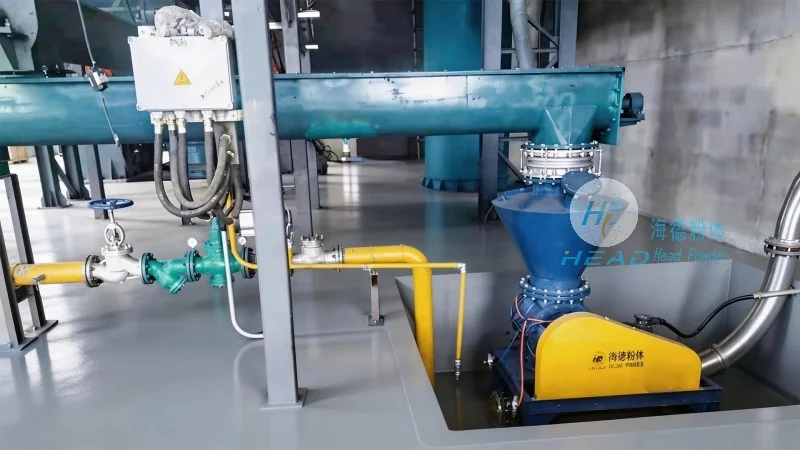

تم تصميم نظام النقل الهوائي للمرحلة الكثيفة من Headpowder خصيصًا لمواد كثيفة مثل صخور الأسمنت، رمل السيليكا، الرماد الطائر، ومواد البناء الجرثومية الأخرى. في هذا المشروع، تم تطبيق تقنية نقل صخور الأسمنت للمرحلة الكثيفة باستخدام وعاء ضغط محمي برخصة، يحتوي على خروج من الأسفل وفتيل إدخال هواء مصمم خصيصًا. يعمل النظام بنظام الدفع التراكمي: يتم ملء وعاء الضغط بصخور الأسمنت من الحوض، ثم يتم ضغطه بالهواء المضغوط. عندما يصل الضغط إلى النقطة المحددة، تفتح صمام الخروج وتم دفع المواد عبر الخط الأنابيب بطريقة تدفق القطع. تضمن هذه الطريقة نقل المواد بسرعة منخفضة (عادةً 4-8 م/ث) مع الحفاظ على نسبة جاف إلى هواء عالية (حتى 30:1 بالوزن). مقارنة بأنظمة المرحلة المخففة، يقل استهلاك الطاقة لكل طن من المواد بنسبة 40-50%، ويقل تآكل الأنابيب بشكل كبير. يشمل نظام نقل صخور الأسمنت للمرحلة الكثيفة من Headpowder أيضًا دورة تحكم ضغط آلية تضبط معدل إدخال الهواء بناءً على خصائص المواد في الوقت الفعلي، مما يضمن تدفقًا مستمرًا حتى عند تغير درجة حرارة أو محتوى الرطوبة في صخور الأسمنت.

مزايا النظام المثبت

أظهر النظام الموفر لمنطقة هوبي خلال الستة أشهر الماضية من التشغيل المستمر أداءً ممتازًا. أولاً، حقق النظام صفر تسرب الغبار في جميع نقاط النقل، مما يتوافق مع أحدث المعايير البيئية الصارمة. ثانيًا، كان معدل تآكل الأنابيب أقل من 0.5 ملم سنويًا، مما يطيل عمر الخط بشكل كبير. ثالثًا، انخفضت تكلفة الطاقة لكل طن من صخور الأسمنت المنقولة بنسبة 35% مقارنة بالنظام الميكانيكي السابق. رابعًا، تتيح التحكمات PLC في النظام مراقبة عن بعد وإيقاف التشغيل تلقائيًا، مما يقلل الحاجة إلى تدخل يدوي. أفاد فريق الصيانة للعميل بأن نظام النقل الهوائي للمرحلة الكثيفة يتطلب فقط فحص دوري لأغطية وعاء الضغط ومرشحات الهواء، دون أي تعطل كبير خلال فترة التقييم. يوضح هذا المشروع أن تقنية النقل الهوائي للمرحلة الكثيفة من Headpowder هي الخيار الأمثل لنقل صخور الأسمنت ومواد البناء الأخرى في بيئات صناعية قاسية.

المواصفات التقنية وتفاصيل المعدات

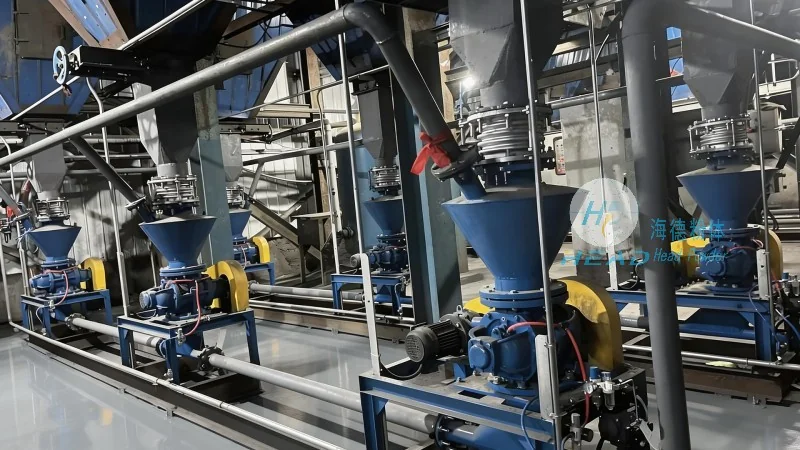

يشمل النظام الكامل المثبت في مصنع الأسمنت في شيانغيانغ المكونات الرئيسية التالية: وعاء ضغط بسعة 3.5 م³ مصنوع من فولاذ سبيكة عالي القوة مع طبقة مقاومة للتآكل، مضخة لولبية بسعة 30 م³/دقيقة عند ضغط 4 بار، نظام أنابيب بقطر DN200 من فولاذ الكربون من الفئة 80 مع انحناءات مغطاة بالسيراميك في نقاط التآكل الحرجة، صمام تبديل لتبديل بين أربعة خزانات، ولوحة تحكم PLC مع شاشة لمس HMI. يشمل النظام أيضًا مرشح كيس على قمة كل خزان لاستقبال المواد المنقولة وفصل الهواء المستخدم في النقل. الطاقة الإجمالية المثبتة هي 220 كيلوواط، ويعمل النظام بصوت أقل من 75 ديسيبل (A). المسافة المسموح بها للنقل هي 230 مترًا، مع رفع عمودي أقصى 15 مترًا. يمكن للنظام التعامل مع درجات حرارة المواد تصل إلى 200 درجة مئوية باستخدام حزام ختم مقاوم للحرارة خاص. للتطبيقات الخاصة بنقل صخور الأسمنت للمرحلة الكثيفة، تبلغ كثافة المواد الكلية حوالي 1.2-1.5 طن/م³، وتتراوح حجم الجسيمات من 0.5 ملم إلى 30 ملم، وهو ما يُعتبر طبيعيًا لصخور الأسمنت المنتجة في أفران دوارة حديثة.

تنفيذ المشروع والنتائج

تم تنفيذ المشروع على ثلاث مراحل: التصميم والهندسة (4 أسابيع)، تصنيع المعدات (8 أسابيع)، وتركيب الموقع والتشغيل (6 أسابيع). قام فريق هeadpowder الهندسي بالإشراف الميداني أثناء التركيب وتدريب موظفي العميل على تشغيل وصيانة النظام. خلال مرحلة التشغيل، تم اختبار النظام بكامل طاقته 80 طنًا في الساعة، وحقق نسبة نقل 28:1. قال مدير المشروع للعميل إن نظام النقل الهوائي للمرحلة الكثيفة من Headpowder لا فقط استوفى، بل تجاوز التوقعات في الأداء، خاصة فيما يتعلق باستقرار التعامل مع المواد وضبط الغبار. يعمل النظام 24 ساعة في اليوم، 7 أيام في الأسبوع، بمعدل توافر 99.5%. استنادًا إلى هذا المشروع الناجح، طلب العميل نظامًا مطابقًا للحفاظ على سعة التخزين. يُعتبر هذا المشروع لنقل صخور الأسمنت للمرحلة الكثيفة مرجعًا قويًا لشركات مواد البناء التي ترغب في تحديث أنظمة التعامل مع المواد.
